동작원리

후로트 볼 (Float Ball)은 측정하고자 하는 수위의 수면과 함께 가이드 파이프를 따라 상하운동을 하게되고 이 때에 후로트볼 내부에 위치한 마그네트 시스템은 수위의 수면과 일치되는 위치의 내부 리드스위치를 동작 시킨다. 이 리드 스위치는 다시 일렬로 연결되어 있는 저항과 연결되어 있어서 그 위치의 저항값 신호를 보내게 된다. 이와 같이 플로트볼의 상하운동에 따라서 내부의 저항값은 변화하게 되며 이 저항값 신호는 헤드하우징 내부에 위치한 콘버터(Converter)에 의해 4-20mA 출력으로 전송된다. 플로트볼의 수위에 따른 상하운동은 상,하 스토퍼(Stopper)에 의해 범위가 제한되게 된다.

특 징

• DC24V, DC4-20mA Loop power 2 선식
• IP67 Weather-proof enclosure

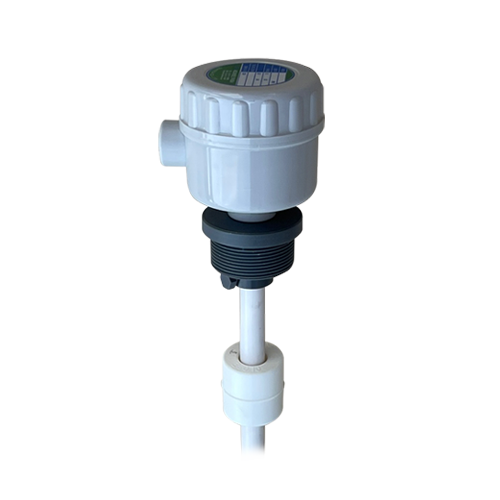

• 2”screw 혹은 여러가지 형태의 후렌지 설치형
• 접액부 재질의 PTFE, PP 혹은 PVC 코팅 옵션
• 여러가지 콘트롤러와 조합하여 여러형태의 접점 스위치 활용가능

장 점

• 가장 일반적이고 대중적이며 가격이 저렴하다.
• 단순하고 간단한 동작원리로서 특별한 유지보수 없이 장기간 사용 할 수 있다.
• 점성이 없는 대부분의 액체에 적용이 가능하다.
• 온도 및 압력의 변화에 민감하지 않다.
